引言
本指南介绍如何在 AMD（原 Xilinx）Ultrascale FPGA 上配置一个多吉比特收发器（MGT），并将其连接到 Xillyp2p IP 核。本示例中使用的是 GTH，但绝大多数细节同样适用于 GTY 以及后续 FPGA（如 Ultrascale+ 等）上的新型 MGT。

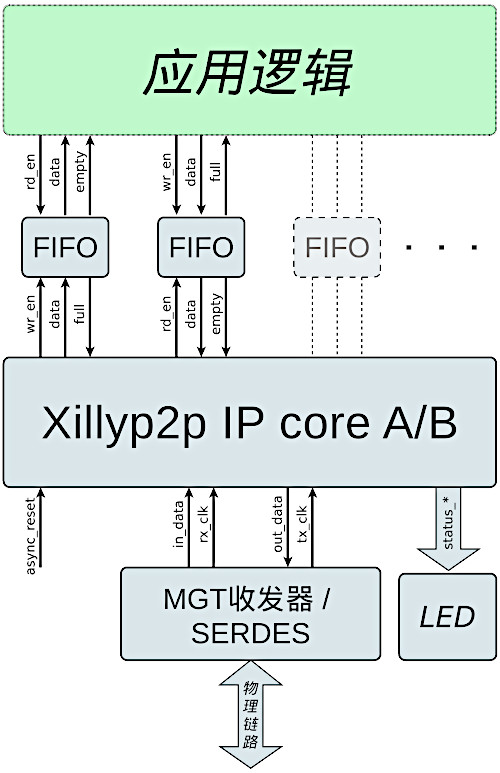

这里展示的示例，是对 IP 核端口与 API 指南 中简化应用框图的实现：
如上图详细所示，GTH 与 Xillyp2p 之间的接口非常简单。尽管如此，要正确配置 GTH 并确定其端口连接方式仍有一定难度。本指南给出了一个完整的设计示例，包括屏幕截图、Verilog 代码和时序约束。
本示例以 KCU105 开发板为目标，这是 Kintex Ultrascale 系列中最流行的开发板。该设计利用板上的 SFP0 接口，借助光收发模块和光纤，以 5 Gb/s 的数据速率与另一块板通信（如上图所示）。
此设计可根据其他用途和接口进行修改。由于采用了最简单的 GTH 配置（无编码），如果出现连接问题，相对容易诊断。此外，Xillyp2p IP 核提供了一些诊断输出信号，可以连接到 LED 指示灯上（如下所示），这非常有用，尤其是其中一个 LED 会在物理链路上每出现一个比特错误时闪烁一次。
对于使用 7 系列 FPGA（Kintex-7、Artix-7、Virtex-7 和 Zynq-7000）的用户，另有专门的指南介绍如何配置 Kintex-7 GTX（而不是本例中的 GTH）。
配置 GTH
配置过程通过带简要注释的截图说明。本示例使用 Vivado 2025.1 创建，但其他版本也应适用，可能仅有细微差别。
您也可以下载一个现成的 XCI 文件，其中包含了此处所示的配置。
在 Vivado 中，打开 IP 目录（IP Catalog），选择 UltraScale FPGAs Transceiver Wizard。根据以下截图调整配置。请注意，收发器可以通过向导中的子菜单进行更详细的配置，但这并非必需：所有需要修改的内容均已在下方截图中体现。向导中“Start from scratch”的默认配置在其他方面是合适的。
向导的初始窗口应配置如下：
需要注意以下几点：
- IP 核的名称设为“fibergt”。这将在下面 Verilog 示例的例化中使用。
- 线速率（Line Rate）在两个方向上都设为 5 Gb/s。您可以根据设备需要使用不同的速率。
- 为简单起见，PLL 类型选择 CPLL。这是每个收发器独立的 PLL，与 Quad PLL（四个收发器共享，功能更多但配置更复杂）不同。
- “Actual Reference Clock”是外部参考时钟的频率。KCU105 板上默认在 P6/P5 引脚提供 156.25 MHz 的低抖动时钟，因此使用该时钟。
- “Encoding”保持默认设置 Raw（无编码），因为 Xillyp2p 期望收发器像普通 SERDES 一样工作，不进行任何数据流操作。
- 用户数据宽度（User Data Width）和内部数据宽度（Internal Data Width）在发射器和接收器上均已默认正确设置为 32 位。用户数据宽度应与 Xillyp2p IP 核指定的并行字宽度匹配，这里已经一致。
- 在接收器一侧，端接（Termination）设置为 AVTT。这设定了施加到 GTH 电接收输入端的偏置电压。如果您使用的不是带 SFP+ 模块的光纤链路，则可能需要不同的链路耦合、端接以及可编程端接电压设置。这些设置会显著影响链路质量。即使每个并行字到达时包含大量错误，调整这些设置有时也能使链路完全无误。
- ppm 频率偏移设为 200 ppm，考虑了每侧 100 ppm 的时钟振荡器容差。这个数值可能偏大。
接下来，转到“Physical Resources”选项卡：
这里唯一需要修改的是将自由运行时钟的频率设为 125 MHz。这个额外的时钟提供给收发器用于其内部管理任务。在下面的示例设计中，使用 KCU105 板上的一个时钟来实现此目的，其频率为 125 MHz。
该窗口的下半部分允许选择使用 FPGA 中的哪些 GTH 资源。这些设置会被项目 XDC 文件中的布局约束覆盖，因此本节对最终结果没有影响。也可以删除 XDC 文件中的约束，依赖这些设置。使用哪种方法取决于个人偏好；在本示例中，忽略向导的这些设置。
接下来，转到“Optional Features”选项卡：
此处显示该选项卡只是为了说明无需更改任何内容。特别是接收端的逗号检测与对齐，以及接收时钟校正等功能均未使用，因为这些功能需要启用编码，而此处并未启用。Xillyp2p 内部实现了自己的同步、对齐和时钟校正方案。
接下来，转到最后一个选项卡“Structural Options”：
这里，将“Include simple receiver / transmitter user clocking network in the”改为 Core，而不是 Example design。这样，几个 BUFG 会被添加到核内部，而不是在设计例化中。这只是一个小差异。
窗口的下半部分包含许多用于向收发器接口添加端口的选项。本示例都不需要，因此默认设置已足够。
至此，GTH 的配置就完成了。接下来，给出一个示例 Verilog 设计。
收发器的例化
顶层 Verilog 模块的开头如下：
module example
(
input gth_refclk_n,
input gth_refclk_p,
input gth_rxn,
input gth_rxp,
output gth_txn,
output gth_txp,
input init_clk_p,
input init_clk_n,
output sfp_tx_enable,
output [7:0] gpio_led
);
前六个端口属于 GTH 本身：参考时钟、接收和发送引脚。
init_clk_p/n 端口是 KCU105 板上自由运行时钟的差分输入，频率为 125 MHz。sfp_tx_enable 将在下面简要说明。
最后是八个 LED 输出。
在例化 GTH 之前，向设计中添加两个时钟缓冲器：
wire gt_refclk;
wire init_clk, init_clk_i;
IBUFDS_GTE3 #(
.REFCLK_EN_TX_PATH(1'b0),
.REFCLK_HROW_CK_SEL(2'd0),
.REFCLK_ICNTL_RX(2'd0)
) ibufds_gt (
.I(gth_refclk_p),
.IB(gth_refclk_n),
.CEB(1'b0),
.O(gt_refclk),
.ODIV2()
);
IBUFDS ibufds (.O(init_clk_i), .I(init_clk_p), .IB(init_clk_n));
BUFG bufg (.O(init_clk), .I(init_clk_i));
与 Xillyp2p IP 核接口需要用到以下这些连线：
wire rx_clk;
wire tx_clk;
wire async_reset;
wire [31:0] in_data;
wire [31:0] out_data;
assign async_reset = 0;
本例中将 async_reset 接地。这有点粗糙，但设计仍然可以工作。在实际设计中，建议使用此异步复位在上电后立即复位逻辑。
接下来是一个虽小但可能重要的细节：
assign sfp_tx_enable = 1; // Enable SFP+ transmitter
sfp_tx_enable 输出端口通过一个 MOSFET 晶体管连接到光收发器的 TX_DISABLE 输入，这会使其极性反转。默认情况下，板子上安装了一个跳线，使收发器的发送器保持使能。但如果该跳线缺失，收发器的发送器将被关闭。将此输出保持为高电平，会强制 TX_DISABLE 为低电平，确保光收发器正常工作。
现在例化收发器：
fibergt fibergt_ins (
.gtwiz_userclk_tx_reset_in(async_reset),
.gtwiz_userclk_tx_srcclk_out(),
.gtwiz_userclk_tx_usrclk_out(),
.gtwiz_userclk_tx_usrclk2_out(tx_clk),
.gtwiz_userclk_tx_active_out(),
.gtwiz_userclk_rx_reset_in(async_reset),
.gtwiz_userclk_rx_srcclk_out(),
.gtwiz_userclk_rx_usrclk_out(),
.gtwiz_userclk_rx_usrclk2_out(rx_clk),
.gtwiz_userclk_rx_active_out(),
.gtwiz_reset_clk_freerun_in(init_clk),
.gtwiz_reset_all_in(async_reset),
.gtwiz_reset_tx_pll_and_datapath_in(1'b0),
.gtwiz_reset_tx_datapath_in(1'b0),
.gtwiz_reset_rx_pll_and_datapath_in(1'b0),
.gtwiz_reset_rx_datapath_in(1'b0),
.gtwiz_reset_rx_cdr_stable_out(),
.gtwiz_reset_tx_done_out(),
.gtwiz_reset_rx_done_out(),
.gtwiz_userdata_tx_in(out_data),
.gtwiz_userdata_rx_out(in_data),
.drpclk_in(init_clk),
.gthrxn_in(gth_rxn),
.gthrxp_in(gth_rxp),
.gtrefclk0_in(gt_refclk),
.gthtxn_out(gth_txn),
.gthtxp_out(gth_txp),
.gtpowergood_out(),
.rxpmaresetdone_out(),
.txpmaresetdone_out()
);
收发器直接连接到物理引脚 gth_rxp、gth_rxn、gth_txp 和 gth_txn。参考时钟 gt_refclk 是 IBUFDS_GTE3 时钟缓冲器的输出。
自由运行时钟 init_clk 连接到 gtwiz_reset_clk_freerun_in 和 drpclk_in。如上所述，该时钟用于收发器的控制逻辑。
注意 tx_clk 和 rx_clk 是收发器的输出。换句话说，收发器通过 gtwiz_userclk_tx_usrclk2_out 和 gtwiz_userclk_rx_usrclk2_out 端口提供这两个时钟。与 in_data 和 out_data 一起，这些是收发器和 Xillyp2p IP 核之间的唯一连接，如下所示。
Xillyp2p IP 核的例化
本示例使用了在 IP Core Factory 生成的 IP 核中的 core A。物理链路的另一端应使用 core B（除非核是对称的，相关主题在 IP Core Factory 指南 末尾有说明）。

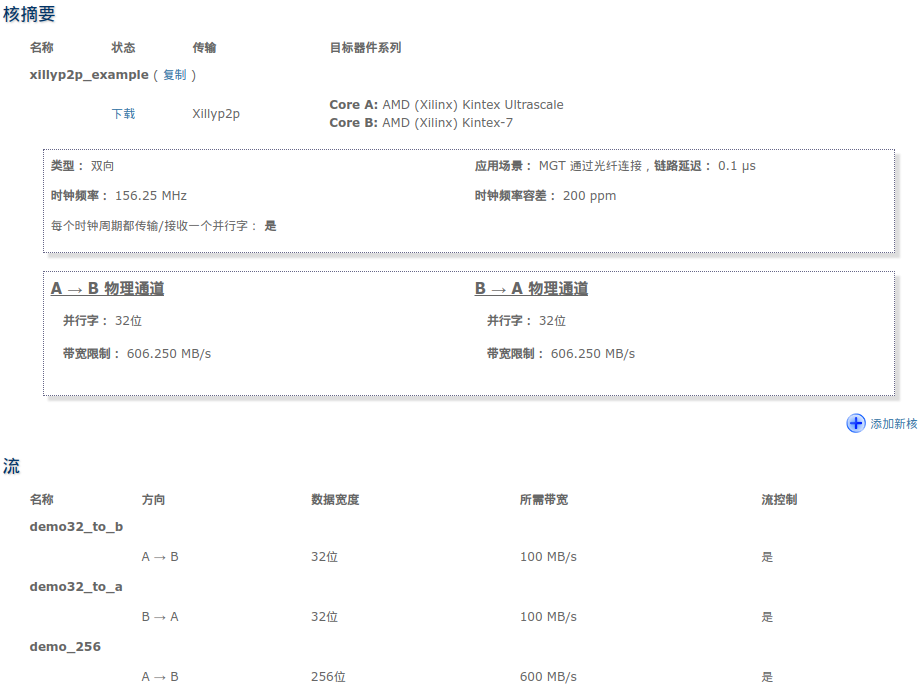

IP 核的配置如下面这个网络应用截图所示：
IP 核的通用参数与 GTH 匹配：32 位并行字宽，时钟频率 156.25 MHz。请注意，这也是 rx_clk 和 tx_clk 的频率，恰好与参考时钟相同。例如，如果改变 GTH 的线速率（不改变参考时钟和并行字宽），rx_clk 和 tx_clk 的频率也会相应改变。此时，需要在 IP Core Factory 中指定更新后的频率。
为此 IP 核定义了三个数据流：demo32_to_b、demo32_to_a 和 demo_256。可以根据应用需要配置不同数量、不同名称和属性的数据流。
在例化 IP 核之前，还需要一些额外的连线。以下代码段直接从 IP 核的例化模板中复制：
wire status_link_down;
wire status_initializing;
wire status_link_partner_mismatch;
wire status_bit_error;
wire status_rev_polarity;
wire [31:0] status_debug;
wire [2:0] error_test_rate;
// Wires related to data stream "demo32_to_a"
wire user_rx_demo32_to_a_wr_en;
wire [31:0] user_rx_demo32_to_a_wr_data;
wire user_rx_demo32_to_a_full;
wire user_rx_demo32_to_a_eop;
// Wires related to data stream "demo32_to_b"
wire user_tx_demo32_to_b_rd_en;
wire [31:0] user_tx_demo32_to_b_rd_data;
wire user_tx_demo32_to_b_empty;
wire user_tx_demo32_to_b_eop;
// Wires related to data stream "demo_256"
wire user_tx_demo_256_rd_en;
wire [255:0] user_tx_demo_256_rd_data;
wire user_tx_demo_256_empty;
wire user_tx_demo_256_eop;
现在进行例化本身。这部分也是从 core A 的例化模板中复制的：
xillyp2p_core_a xillyp2p_core_a_ins (
// Ports related to data stream "demo32_to_a"
// Inbound data stream:
.user_rx_demo32_to_a_wr_en(user_rx_demo32_to_a_wr_en),
.user_rx_demo32_to_a_wr_data(user_rx_demo32_to_a_wr_data),
.user_rx_demo32_to_a_full(user_rx_demo32_to_a_full),
.user_rx_demo32_to_a_eop(user_rx_demo32_to_a_eop),
// Ports related to data stream "demo32_to_b"
// Outbound data stream:
.user_tx_demo32_to_b_rd_en(user_tx_demo32_to_b_rd_en),
.user_tx_demo32_to_b_rd_data(user_tx_demo32_to_b_rd_data),
.user_tx_demo32_to_b_empty(user_tx_demo32_to_b_empty),
.user_tx_demo32_to_b_eop(user_tx_demo32_to_b_eop),
// Ports related to data stream "demo_256"
// Outbound data stream:
.user_tx_demo_256_rd_en(user_tx_demo_256_rd_en),
.user_tx_demo_256_rd_data(user_tx_demo_256_rd_data),
.user_tx_demo_256_empty(user_tx_demo_256_empty),
.user_tx_demo_256_eop(user_tx_demo_256_eop),
// General signals
.rx_clk(rx_clk),
.tx_clk(tx_clk),
.async_reset(async_reset),
.in_data(in_data),
.out_data(out_data),
.status_link_down(status_link_down),
.status_initializing(status_initializing),
.status_link_partner_mismatch(status_link_partner_mismatch),
.status_bit_error(status_bit_error),
.status_rev_polarity(status_rev_polarity),
.status_debug(status_debug),
.error_test_rate(error_test_rate)
);
// error_test_rate should always be zero unless you want to the test
// what happens when there are errors on the physical data link.
assign error_test_rate = 3'd0;
如前所述，IP 核使用四根线与 GTH 连接：rx_clk、tx_clk、in_data 和 out_data。其余连接与应用程序逻辑相关，下面讨论。
与应用程序逻辑交换数据
熟悉 Xillybus 的 PCIe 或 XillyUSB IP 核的用户会发现这部分非常相似。
首先，回顾一下，本示例围绕 core A 展开，而物理链路另一侧的 FPGA 上（通常）应使用 core B。
名为“demo32_to_a”的应用程序数据流允许另一侧（使用 core B）的 FPGA 向使用 core A 的 FPGA 发送数据。
访问这些数据的主流方法是通过 FIFO。例如，fifo_32 是一个标准的双时钟 FIFO，数据字宽为 32 位，在 Vivado 项目中定义并按如下方式例化：
fifo_32 data_in_fifo
(
.rst(async_reset),
.wr_clk(tx_clk),
.rd_clk(<连接到应用逻辑>),
.din(user_rx_demo32_to_a_wr_data),
.wr_en(user_rx_demo32_to_a_wr_en),
.full(user_rx_demo32_to_a_full),
.rd_en(<连接到应用逻辑>),
.dout(<连接到应用逻辑>),
.empty(<连接到应用逻辑>)
);
名为 user_rx_demo32_to_a_* 的三根线连接到 Xillyp2p IP 核。IP 核使用这些信号将来自 core B 的数据填入 FIFO。
请注意，FIFO 的“full”端口也被连接。Xillyp2p IP 核会尊重该信号，并通过其流量控制机制避免溢出。此机制是可选的，但推荐使用（注意在 IP 核配置截图的所有三个数据流的“Flow control”列中均为“Yes”）。
FIFO 的其余端口连接到应用程序逻辑，后者根据需要读取数据。应用程序逻辑不需要以特定速率读取数据；唯一的要求是避免在 FIFO 为空时尝试读取。
另请注意，FIFO 的 wr_clk 端口连接到了 tx_clk，尽管它接收数据。所有与应用程序逻辑的交互都基于 tx_clk。不要被其他信号名称中的“rx”前缀搞混——rx_clk 仅用于与收发器相关的部分，并且只与 in_data 一起使用。
对于相反方向的数据流，“demo32_to_b”允许 core A 向另一侧（使用 core B）的 FPGA 发送数据。用于此目的的 FIFO 例化如下：
fifo_32 data_out_fifo
(
.rst(async_reset),
.wr_clk(<连接到应用逻辑>),
.rd_clk(tx_clk),
.din(<连接到应用逻辑>),
.wr_en(<连接到应用逻辑>),
.full(<连接到应用逻辑>),
.rd_en(user_tx_demo32_to_b_rd_en),
.dout(user_tx_demo32_to_b_rd_data),
.empty(user_tx_demo32_to_b_empty)
);
assign user_tx_demo32_to_b_eop = 0;
名为 user_tx_demo32_to_b_* 的三根线连接到 Xillyp2p IP 核。IP 核使用这些信号在 FIFO 非空时立即从中取出数据。
FIFO 的其他端口连接到应用程序逻辑，应用程序逻辑以常规方式向 FIFO 写入数据。应用程序逻辑向 FIFO 写入多少数据没有要求，也不需要特殊操作来使数据到达另一端。唯一明显的要求是避免在 FIFO 已满时写入。
由于此数据流启用了流量控制，只有当对端的 FIFO 未满时，才会从此端的 FIFO 中取出数据。因此，core B 侧的应用程序逻辑实际上控制了端到端的数据流：如果对侧（core B）的应用程序逻辑从其 FIFO 读取数据的速度慢于此侧（core A）向 FIFO 写入数据的速度，那么此侧的 FIFO 最终会变满，迫使应用程序逻辑停止写入。换句话说，这种安排等效于一个写端口在一个 FPGA 上、读端口在另一个 FPGA 上的单一 FIFO。
另请注意，本例中未使用 user_rx_demo32_to_a_eop，而 user_tx_demo32_to_b_eop 被接地。这两个端口与随数据字一起发送数据包结束标志（EOP）的能力有关。当需要通过数据流发送数据段或数据包时，此功能非常有用。关于 EOP 的更多信息，请参阅 Xillyp2p 端口与 API 指南。
关于数据交换的几点说明
出于测试目的，将来自 core B 的数据环回给它自身可能很有用。换句话说，将“demo32_to_a”接收到的数据直接路由到“demo32_to_b”。这可以通过例化一个 FIFO 而不是两个来实现，如下所示：
fifo_32 loopbackfifo
(
.rst(async_reset),
.wr_clk(tx_clk),
.rd_clk(tx_clk),
.din(user_rx_demo32_to_a_wr_data),
.wr_en(user_rx_demo32_to_a_wr_en),
.full(user_rx_demo32_to_a_full),
.rd_en(user_tx_demo32_to_b_rd_en),
.dout(user_tx_demo32_to_b_rd_data),
.empty(user_tx_demo32_to_b_empty)
);
assign user_tx_demo32_to_b_eop = 0;
再次注意，FIFO 两侧都使用 tx_clk。
与“demo_256”的接口以相同方式处理，使用一个数据字宽为 256 位的 FIFO。请注意，此数据流使用 256 位宽的数据字，这比物理链路的 32 位并行字宽得多。而且，该数据流的最大理论数据速率为 256 * 156.25 MHz / 8 = 5000 MB/s，远高于物理链路约 606 MB/s 的容量。
尽管如此，如果应用程序的自然数据格式由 256 位字组成，那么使用 256 位宽的数据流是合适的，即使它不提供带宽优势。这种选择确保每个字以正确的格式和对齐方式在接收端交付。
LED 指示灯与诊断信号
KCU105 板上有 8 个 GPIO LED。Xillyp2p IP 核有几个输出可以连接到 LED，用于指示链路状态，详见本指南。
推荐的设置如下：
reg [26:0] txclk_cnt, initclk_cnt;
always @(posedge init_clk)
initclk_cnt <= initclk_cnt + 1;
always @(posedge tx_clk)
txclk_cnt <= txclk_cnt + 1;
assign gpio_led[1:0] = { txclk_cnt[26], initclk_cnt[26] };
ledhelper ledhelper_ins[5:0]
(
.clk(tx_clk),
.in( {
status_link_down,
status_link_partner_mismatch,
status_initializing,
status_bit_error,
status_debug[2],
status_debug[0] } ),
.led(gpio_led[7:2])
);
对于不太熟悉 Verilog 的用户，ledhelper 的例化重复了六次，每次（分别）对应“in”输入的一位及其相应的“led”输出。
从上可见，GPIO LED 0 和 1 是简单的心跳信号，通过闪烁指示 init_clk 和 tx_clk 处于活动状态。
其余六个 LED 显示来自 Xillyp2p IP 核的六个状态信号。ledhelper 模块确保 LED 保持亮起或熄灭足够长时间，以便人眼感知短至单个时钟周期的事件。例如，如果物理链路上检测到错误，status_bit_error 会在一个时钟周期内为高电平。如果没有 ledhelper，这样短暂的事件将是不可见的。
ledhelper 模块定义如下：
module ledhelper(
input clk,
input in,
output reg led
);
// 22 bits = 4194304 counts, ~26.8 ms at 156.25 MHz clock
reg [21:0] count;
always @(posedge clk)
if (count != 0)
count <= count - 1;
else if (in != led)
begin
led <= in;
count <= ~0;
end
endmodule
该模块在每次变化后的 222 个时钟周期内冻结“led”输出。因此，如果输入在一个时钟周期内为高电平，LED 将保持点亮约 26.8 毫秒，这足以被人眼感知。此外，如果输入快速变化，LED 会剧烈闪烁，人眼会正确将其解释为高活动性。
当有 8 个 LED 可用时，这种方法很合适。如果可用的 LED 较少，status_bit_error 通常是最有用的指示，其次是 status_link_partner_mismatch、status_link_down 和 status_debug[2]。同时也建议至少有一个心跳 LED。
XDC 约束
为了完整性，展示并解释 XDC 文件中的约束。请记住，使用的板卡是 KCU105。
首先，与收发器直接相关的约束：
create_clock -name refclk -period 6.4 [get_ports gth_refclk_n]
set_property PACKAGE_PIN P6 [get_ports gth_refclk_p];
set_property PACKAGE_PIN P5 [get_ports gth_refclk_n];
set_property LOC GTHE3_CHANNEL_X0Y10 \
[get_cells -hier -filter { ref_name =~ GT*_CHANNEL }]
参考时钟周期设为 6.4 ns，对应 156.25 MHz，与之前的讨论一致。注意，rx_clk 和 tx_clk 也具有相同频率纯属巧合。
然后明确放置参考时钟的引脚，覆盖向导中的定义。
之后，为收发器显式选择 GTH，再次覆盖向导中的选择。注意，用于查找 GTH 的表达式匹配设计中的任何 GTH；这之所以有效，是因为整个设计中只有一个 GTH。因此，如果存在多个 GTH，则需要更具体的约束，但这样的约束可能无法在不同版本的 Vivado 中一致工作。
接下来是自由运行时钟的约束：
create_clock -name initclk -period 8 [get_ports init_clk_n]
set_property -dict { PACKAGE_PIN F10 IOSTANDARD LVDS } \
[get_ports "init_clk_n"];
set_property -dict { PACKAGE_PIN G10 IOSTANDARD LVDS } \
[get_ports "init_clk_p"];
自由运行时钟周期设为 8 ns，即 125 MHz。请注意，如果更改此时钟频率，则必须在 Transceiver Wizard 中更新该设置。
一旦两个时钟都被定义和约束，需要告知 Vivado 逻辑设计将 init_clk、rx_clk 和 tx_clk 视为不相关时钟，从而将所有跨越这些时钟域的路径设为伪路径：
set_clock_groups -asynchronous \
-group [get_clocks -include_generated_clocks -of_objects \
[get_ports init_clk_n]] \
-group [get_clocks -of_objects [ get_nets rx_clk ] ] \
-group [get_clocks -of_objects [ get_nets tx_clk ] ]
如果没有这一步，设计可能无法满足时序约束。
最后是 GPIO LED 和 sfp_tx_enable（琐碎部分）：
set_property PACKAGE_PIN AP8 [get_ports "gpio_led[0]"];
set_property PACKAGE_PIN H23 [get_ports "gpio_led[1]"];
set_property PACKAGE_PIN P20 [get_ports "gpio_led[2]"];
set_property PACKAGE_PIN P21 [get_ports "gpio_led[3]"];
set_property PACKAGE_PIN N22 [get_ports "gpio_led[4]"];
set_property PACKAGE_PIN M22 [get_ports "gpio_led[5]"];
set_property PACKAGE_PIN R23 [get_ports "gpio_led[6]"];
set_property PACKAGE_PIN P23 [get_ports "gpio_led[7]"];
set_property IOSTANDARD LVCMOS18 [get_ports "gpio_led[*]"]
set_false_path -to [get_ports "gpio_led[*]"]
set_property -dict {PACKAGE_PIN AL8 IOSTANDARD LVCMOS18} \
[get_ports sfp_tx_enable];
结论
本指南提供了一个完整的示例，展示了如何在 AMD（原 Xilinx）UltraScale FPGA 上配置多吉比特收发器（GTH）并将其连接到 Xillyp2p IP 核。从 Vivado 中的 Transceiver Wizard 配置开始，经过时钟、FIFO 和应用程序逻辑的例化，到诊断 LED 的连线以及 XDC 约束的定义，每一步都进行了详细说明。
本示例既可作为使用 UltraScale GTH 收发器和 Xillyp2p IP 核的实用参考，也可作为学习工具。
请回顾上文，关于为 7 系列 FPGA（Kintex-7、Artix-7、Virtex-7 和 Zynq-7000）配置收发器的示例，请参阅另一份指南。
